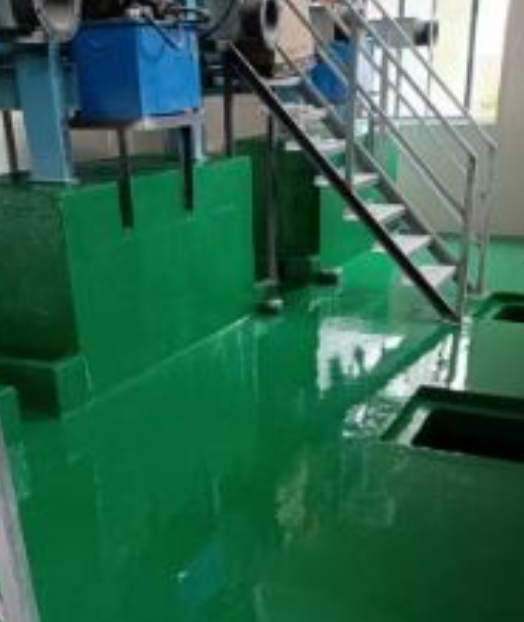

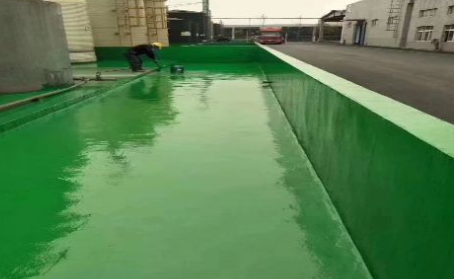

選擇工廠環氧地坪修補翻新材料，核心原則是**匹配工廠使用場景+解決地面核心問題+控制成本適配性**，需從地面破損類型、工廠工況需求、材料性能匹配、施工可行性等維度綜合判斷，以下是具體選擇方法和實操建議： ### 一、先明確2個核心前提：避免盲目選料 #### 1. 先判斷地面“基礎問題”（決定底層修補材料） 不同破損類型對應不同修補材料，選錯會導致二次脫落、開裂： | 地面破損類型 | 典型表現 | 推薦修補材料 | 避坑要點 | |--------------|----------|--------------|----------| | 輕微裂縫（＜3mm） | 無空鼓、僅表面開裂 | 環氧裂縫修補膠（低粘度，可滲透） | 不選普通水泥漿，粘結力差易再次開裂 | | 寬裂縫（＞3mm）/ 孔洞 | 裂縫貫通、地面有坑洼 | 環氧修補砂漿（石英砂骨料，強度高） | 骨料粒徑需匹配破損大小（大孔洞用1-3mm石英砂，小孔用0.3-0.6mm） | | 起砂起灰 | 地面松散、踩壓掉粉 | 滲透型環氧固化劑+環氧修補砂漿（先固化再找平） | 不直接用普通環氧中涂，無法解決基層松散問題 | | 大面積空鼓 | 敲擊有空響、局部凸起 | 聚氨酯修補膠（柔性，適配基層微變形）+ 環氧砂漿找平 | 避免用剛性強的純環氧砂漿，易隨基層空鼓脫落 | | 化學腐蝕（油污、酸堿） | 地面發黏、變色、起皮 | 耐腐環氧底漆+防腐中涂（含玻璃鱗片/酚醛改性） | 普通環氧材料不耐強酸堿，會快速失效 | #### 2. 再明確工廠“工況需求”（決定面涂層材料） 不同車間的使用強度、環境要求，直接影響面涂/中涂的材料選型： | 工廠工況場景 | 核心需求 | 推薦材料體系 | 材料關鍵指標 | |--------------|----------|--------------|--------------| | 普通輕工車間（包裝、倉儲） | 易清潔、基礎耐磨、無重載 | 環氧薄涂（底漆+1遍中涂+2遍面漆） | 面漆固含≥60%，耐磨性（Taber磨耗）≤30mg（1000轉） | | 重型車間（機械加工、叉車頻繁碾壓） | 高抗壓、抗沖擊、耐重載 | 環氧砂漿地坪（底漆+2-3遍環氧石英砂中涂+面漆） | 中涂抗壓強度≥80MPa，附著力（拉開法）≥3.0MPa | | 潔凈車間（食品、醫藥、電子） | 無塵、易消毒、平整度高 | 環氧自流平（底漆+自流平中涂+自流平面漆） | 流平性≥500μm，表面粗糙度Ra≤0.8μm，無揮發性有害物質 | | 電子/精密儀器車間 | 防靜電、無塵 | 環氧防靜電地坪（導電底漆+防靜電中涂+防靜電面漆） | 表面電阻10?-10?Ω，靜電消散時間≤0.5s | | 化工/電鍍車間 | 耐酸堿、耐溶劑 | 防腐環氧地坪（環氧酚醛底漆+玻璃鱗片中涂+耐腐面漆） | 耐30%硫酸/氫氧化鈉浸泡72h無起皺、脫落 | | 低溫/潮濕車間（冷庫、地下廠房） | 低溫固化、防潮 | 低溫固化環氧材料（可在5-10℃施工）+ 防潮底漆 | 固化溫度下限≤5℃，基層含水率耐受≤10% | ### 二、材料選型的3個關鍵維度（避免踩坑） #### 1. 看材料“核心性能參數”（優先選有檢測報告的產品） - 附著力：工廠地面需頻繁受力，涂層附著力≥2.5MPa（拉開法），否則易起皮脫落（正規產品會提供第三方檢測報告）； - 耐磨性：叉車碾壓多的區域，Taber磨耗值（1000轉/500g）≤25mg，普通區域≤30mg； - 固化時間：工廠停工翻新需趕工期，優先選25℃下24小時可步行、72小時可輕載的材料，避免固化太慢影響生產； - 環保性：車間人員長期接觸，需選VOC含量≤50g/L（國標GB 18582-2020）的材料，食品/醫藥車間需符合“食品接觸用”標準。 #### 2. 看材料“適配性”（不是越貴越好，匹配場景最關鍵） - 基層適配：若地面含水率高（＞8%），需先做防潮處理，或選“高含水率耐受型”環氧底漆，否則會起氣泡； - 施工環境適配：北方冬季施工（如邢臺冬季低溫），選低溫固化型材料，避免普通環氧在10℃以下無法固化或固化不完全； - 成本適配：普通倉儲車間無需選自流平，環氧薄涂即可滿足需求，可節省30%以上成本；重型車間若選薄涂，會因強度不足頻繁破損，反而增加后期維護成本。 #### 3. 看材料“品牌與供應鏈”（工廠翻新面積大，穩定性優先） - 優先選知名環氧材料品牌（如巴斯夫、西卡、東方雨虹等），或本地口碑好的廠家（邢臺及周邊可考察河北本地環氧材料供應商，減少運輸成本和供貨周期）； - 避免選“三無”散裝材料：這類材料可能存在固化劑配比不當、固含低等問題，后期易出現起殼、變色、耐磨性差等問題； - 確認材料配套性：底漆、中涂、面漆需選同一品牌同系列產品，不同品牌材料混合使用可能出現兼容性問題（如分層、附著力下降）。 ### 三、不同預算下的材料選擇方案（性價比優先） | 預算檔次 | 適用場景 | 材料組合方案 | 單價參考（含施工） | |----------|----------|--------------|--------------------| | 經濟型（控制成本） | 普通倉儲、輕型生產線 | 滲透型固化劑（處理起砂）+ 普通環氧底漆 + 1遍薄涂中涂 + 2遍環氧面漆 | 25-40元/㎡ | | 性價比型（均衡性能） | 一般機械車間、叉車通道 | 環氧修補砂漿（補破損）+ 高固含環氧底漆 + 2遍環氧石英砂中涂 + 耐磨環氧面漆 | 35-60元/㎡ | | 高端型（特殊需求） | 潔凈車間、重型重載區 | 環氧封閉底漆 + 環氧自流平中涂 + 自流平面漆（或防靜電/防腐專用面涂） | 60-150元/㎡ | ### 四、實操避坑建議 1. 小面積試涂：選定材料前，在車間角落做1-2㎡試涂，測試附著力（用美工刀劃格，膠帶粘貼不掉）、固化速度和顏色一致性，再批量采購； 2. 拒絕“偷工減料”：部分施工方會用低固含、低骨料的材料冒充高耐磨款，簽約時需明確材料型號、固含、骨料含量等參數，并要求提供檢測報告； 3. 兼顧施工條件：若工廠無法長時間停工，選“快速固化型”材料（如24小時可輕載）；若地面平整度差，需增加環氧砂漿找平工序，避免后期面漆出現高低差； 4. 關注售后：選擇提供質保的材料品牌（一般質保1-3年），明確質保范圍（如非人為破損的起皮、開裂可免費修補）。 總之，工廠環氧地坪翻新材料的選擇，核心是“先解決地面問題，再匹配使用需求”，無需盲目追求高端材料，也不能為了省錢選劣質產品，結合破損情況、工況強度和預算綜合判斷，才能實現“耐用性+性價比”的平衡。
